NH MC耐火母線槽

本產品是采用耐高溫云母帶絕緣材料保證導電母排電氣絕緣性能,外殼表面處理采用兩層防火涂料進行底噴和面噴，此種防火涂料通過高溫火焰幅射后。能生成一層30~ 50mm厚的泡沫狀保護層。對母線槽外圍進行保護,起到隔熱作用,保證外殼不直接燒壞,從而確保母線檀系統在發生火災后正常工作。
本產品在正常條件下電氣性能完全等同于普通其它型號母線槽。訂貨參照NHMC耐火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同。請予參照選型。

NHMC銅質母線槽技術性能
1.本公司生產的NHMC型耐火絕緣母線槽符合1EC439-2國際標準。及JB8511-1996空氣絕緣母線槽部頒標準和
GB/T9978- 88建筑構件耐火試驗標準的規定。
2.NHMC型耐火絕緣母線槽使用額定電壓為660V以下,頻率為50Hz或60Hz。
3.NHMC型耐火絕緣母線槽電能在著火30min內,試臉電壓為1000V，絕緣電阻在10MQ以上。在著火60min
時,絕緣電阻在0.5MQ，試驗電壓在1000以上。
4.NHMC型耐火絕緣母線槽采用雙排螺栓連接。性能極為穩定。安裝方便。外殼防護等級符合IP40所規定的要
求.

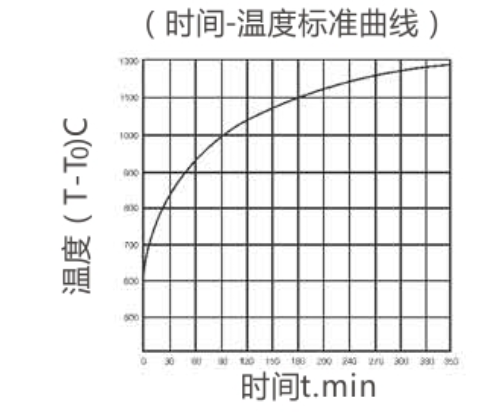

5.耐火試臉升溫曲線圖:

6.短路容量

技術參數

●母線槽額定絕緣電壓1000V以下的三相四線或三相五線制供配電系統設備,額定頻率為50~ 60Hz ,額定電流為250~ 5000A。
●母線槽能承受50Hz , 3750V試驗電壓歷時1min無擊穿或閃絡現象。
●母線槽長期運行,任何導體的溫升不超過60K。
●母線槽防護等級可達到P54 ,符合GB4208標準的要求。
